我國(guó)工業(yè)化進(jìn)程的快速推進(jìn)累積了大量的固體廢棄物， 帶來諸多環(huán)境問題，亟待消納。大宗固廢資源化利用已然成為推動(dòng)節(jié)能減排，促進(jìn)實(shí)現(xiàn)“碳中和、碳達(dá)峰”目標(biāo)不可或缺的部分。

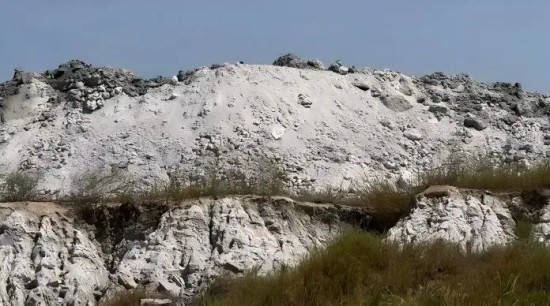

花崗巖鋸泥是花崗巖礦開采及加工過程中產(chǎn)生的廢料，年排放量高達(dá)數(shù)百萬噸，多數(shù)以堆存和填埋的方式處理，造成嚴(yán)重的水土污染，威脅人類健康。花崗巖廢料的再利用得到國(guó)內(nèi)外學(xué)者的廣泛關(guān)注。

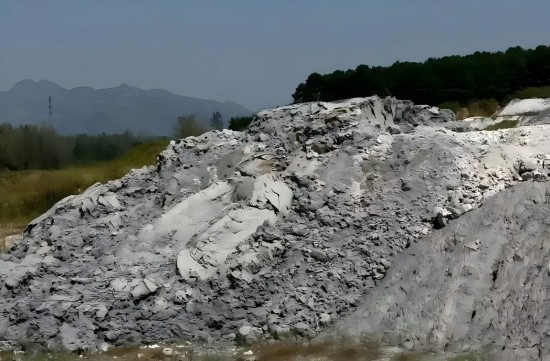

我國(guó)花崗巖種類繁多，儲(chǔ)量大且分布廣。質(zhì)地致密、耐磨損、表面色澤美觀、耐酸堿和抗氧化能力強(qiáng)。是由巖漿在地殼中冷卻凝固而成的一種以長(zhǎng)石、石英、云母為主要成分的染成酸性火成巖，所含的鉀、鈉、硅、鋁等元素含量與原生鉀鈉長(zhǎng)石礦相近。鋸泥是花崗巖切割、打磨加工石板材過程中產(chǎn)生的石粒、石粉與水的混合物，主要成分為長(zhǎng)石、石英、氧化鐵等。目前國(guó)內(nèi)規(guī)?；幕◢弾r加工板材產(chǎn)生基地主要分布于山東、福建、廣東、四川等地，這些石板材加工企業(yè)每年產(chǎn)生幾千萬噸鋸泥尾料，堆放占用大量寶貴的土地資源，既造成揚(yáng)塵空氣污染和水系統(tǒng)污染，同時(shí)對(duì)農(nóng)作物和植物生長(zhǎng)條件影響較大，使生態(tài)環(huán)境與板材產(chǎn)出健康發(fā)展產(chǎn)生制約作用，同時(shí)浪費(fèi)了有價(jià)礦物資源。目前國(guó)內(nèi)對(duì)鋸泥的處理方式通常有三種
◆對(duì)花崗巖廢料進(jìn)行填埋處置、露天堆積等，但該處理方式對(duì)周圍環(huán)境影響較大，且浪費(fèi)資源；
◆對(duì)其進(jìn)行浮選分離提純，目的在于回收高品質(zhì)石英和長(zhǎng)石，但是該工藝所用到的氫氟酸、濃硫酸等強(qiáng)腐蝕性藥劑容易產(chǎn)生廢水，進(jìn)而引起二次污染；
◆將花崗巖鋸泥作為原料應(yīng)用于生產(chǎn)水泥、玻璃、陶瓷和涂料等建材產(chǎn)品，將鋸泥作為基材應(yīng)用于建筑領(lǐng)域是目前應(yīng)用最廣方式。
鋸泥用于建材方面主要有四個(gè)方向
◆用來做建筑陶瓷底料，常規(guī)磁選除鐵后就可利用，工藝簡(jiǎn)單、成本低廉；
◆用于制備人造花崗巖，要求鋸泥粒度細(xì)、均勻且不含泥土等雜質(zhì)，有時(shí)需要二次研磨加工，工藝流程復(fù)雜；
◆用于建筑砌塊加工，鋸泥是生產(chǎn)加氣塊的優(yōu)質(zhì)原料；
◆做裝配式建筑用陶瓷板，具有節(jié)能減排、環(huán)保等優(yōu)點(diǎn)，未來具有廣泛的利用前景。
應(yīng)用案例
1. -40目原礦經(jīng)平板+立環(huán)+漿料+漿料磁選。試驗(yàn)流程見圖1，試驗(yàn)結(jié)果見表1。

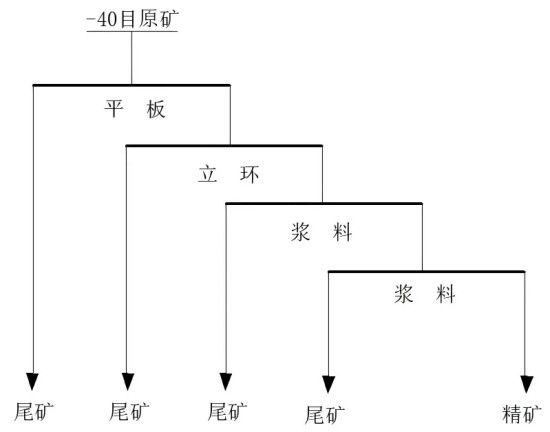

圖1 選礦試驗(yàn)流程

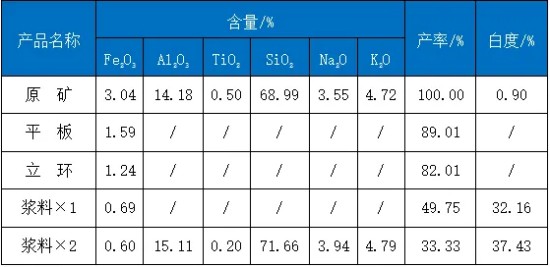

表1 選礦試驗(yàn)結(jié)果
-40目原礦經(jīng)平板+立環(huán)+漿料+漿料磁選，得到產(chǎn)率33.33%、Fe2O3 0.60%、Al2O3 15.11%、TiO2 0.20%、SiO2 71.66%、Na2O 3.94%、K2O 4.79%、白度為37.43%的長(zhǎng)石精礦產(chǎn)品。
2.原礦經(jīng)-40目分級(jí)，-40目樣品經(jīng)平板+立環(huán)+立環(huán)+漿料的磁選。試驗(yàn)流程見圖2,試驗(yàn)結(jié)果見表2。

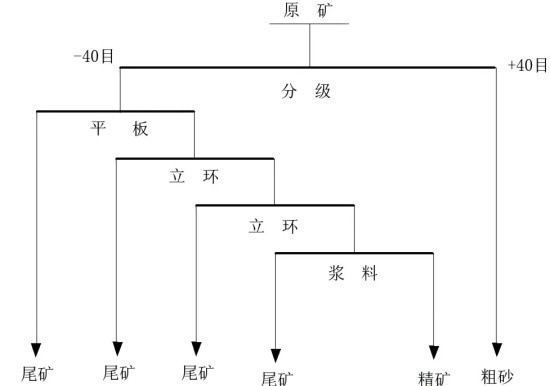

圖2 選礦試驗(yàn)流程

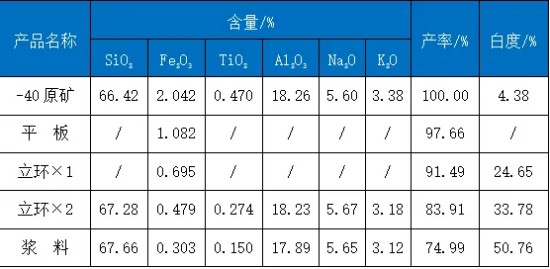

表2 選礦試驗(yàn)結(jié)果
原礦分級(jí)后經(jīng)平板+立環(huán)+立環(huán)+漿料磁選，得到產(chǎn)率74.99%、SiO2 67.66%、Fe2O3 0.303%、TiO2 0.150%、Al2O3 17.89%、Na2O 5.65%、K2O 3.12%、白度50.76%的精礦產(chǎn)品。

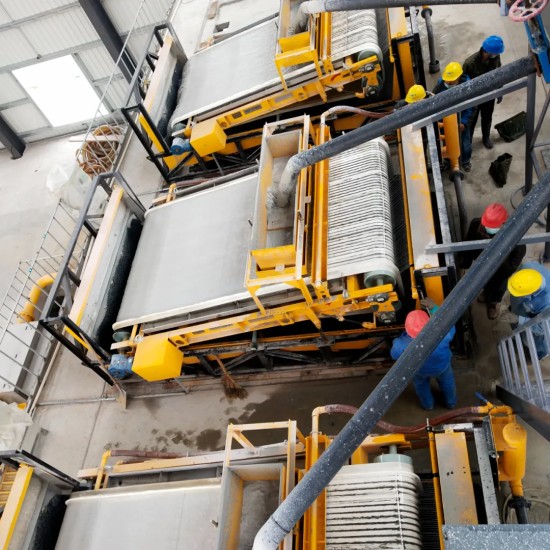

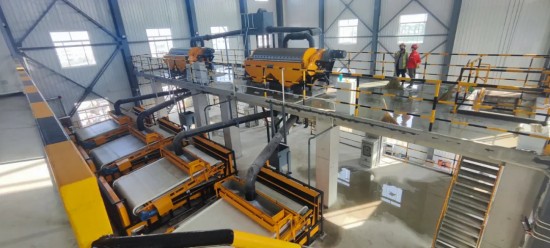

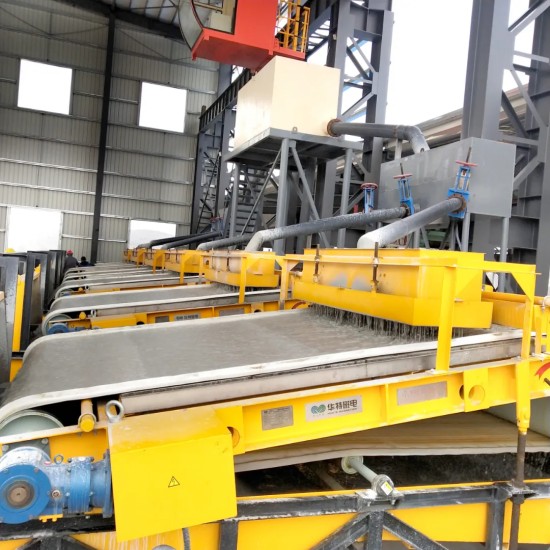

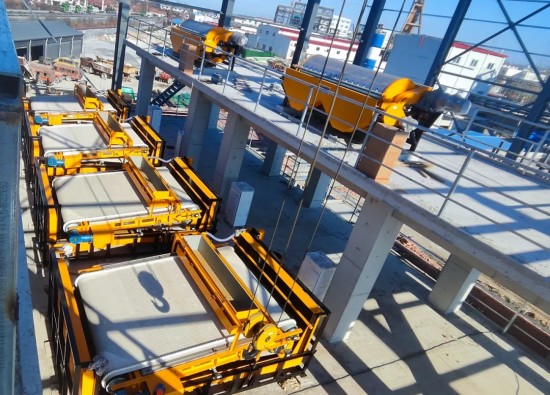

現(xiàn)場(chǎng)應(yīng)用
